应用范围：

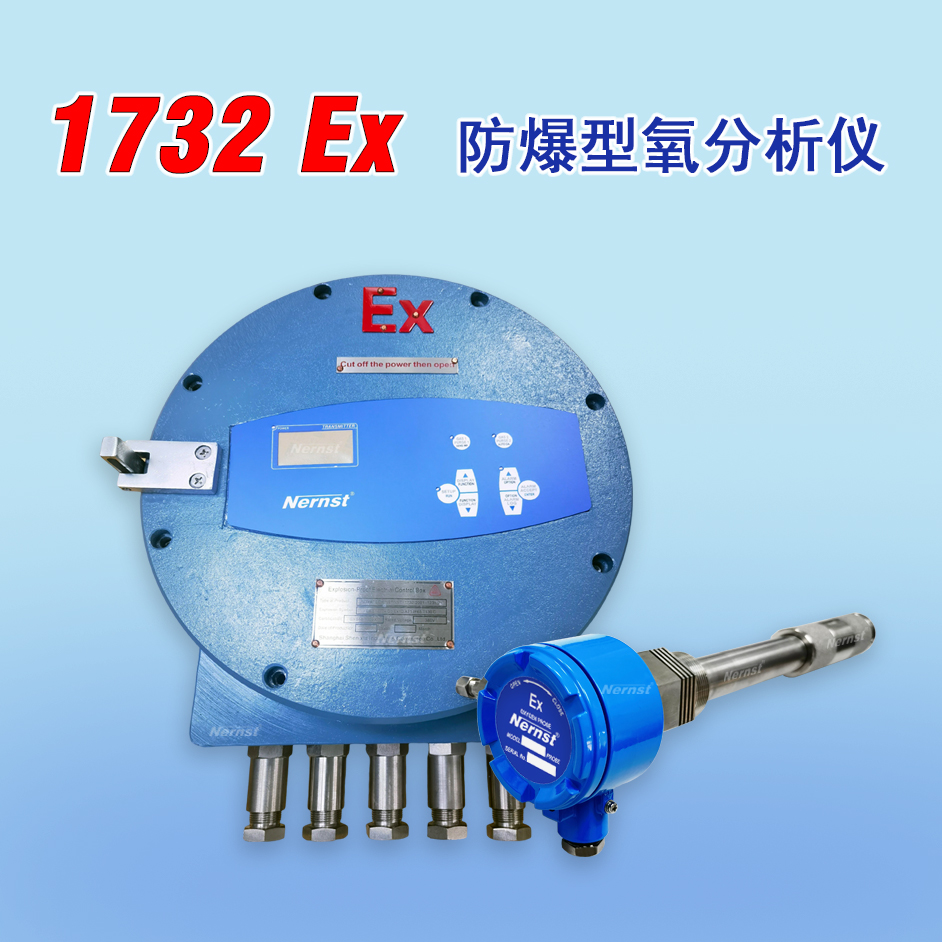

Nernst 1732 Ex 防爆型氧气分析仪，可直接监测锅炉、熔炉、窑炉燃烧时或燃烧后烟气中的氧含量。在测量时炉内或烟道内的温度可从常温至1400℃高温。分析仪实时提供炉内或烟道内烟气的含量O2%(百分比)以及12种其他有用的参数。1732 Ex 防爆型氧气分析仪也适用于其他各种需要测量高精度氧气含量的领域。
技术功能：
● 输入功能：一台仪器可带二支氧化锆探头，实时显示所测氧含量。
● 输出控制：仪器带有二路4~20mA电流输出信号和网络通讯接口RS485。
● 测量范围：测氧范围10-30次方至100%氧量。
● 报警设置：仪器具有任意可调的高，低氧量报警输出。
● 自动校正：仪器自带自动校正功能，用户可根据需要自定校正时间和校正次数。
● 自动清尘：仪器带有自动对探头进行清尘功能，用户可根据需求定时对探头进行清尘工作，省去人工现场清尘工作。
● 智能控制：仪器可人机对话并可按预定的设置完成各项功能。
● 显示功能：可显示日期，现时氧含量，探头温度，现时氧毫伏值及14个一级状态显示和多个二级状态显示所需参数。
● 安全功能：当炉子停止使用时用户可控制关闭探头的加热器以确保使用时安全。
● 安装简易：可利用仪器安装脚挂壁于墙，仪器与探头由专用电缆连接。
● 防爆等级: Exd II CT4
● 防爆证号: GYB14.1803X
● 型号规格: NOVATECH/NERNST-1732/2001-1231(2)
1732 Ex 防爆型氧分析仪技术参数：
供电电源 | 仪器功率 | 探头加热方式 | 探头加热温度 |
AC 85V~240V | 25W+1200W（探头） | PID控制式 | 720℃±5℃ |
显示方式 | 测氧显示 | 准确性,重复性 | 反应速度 |
点针液晶带灯光显示模块 | 0.001%(±3个字级)~100% | 仪器具有±1%测量精度 | 非直接加热测量在3秒左右 |
校正和清尘 | 输入和输出 | 报警功能 | 参比气 |
仪器带有一路自动校正功能 和二路自动清尘功能， 可带三个控制电磁阀开关 | 输入：氧化锆传感器信号输入 | 任意可设定高，低氧报警。 四路可编程序报警输入。 | 仪器自带一只微型无刷电机振动泵供参比气 |
工作环境 | 仪器尺寸,重量 | 界面操作 | 安装方式 |
环境温度:0~50℃ 不宜强阳光直晒场所。 | (宽)350mm×(高)420mm×(厚)160mm 重量:6公斤 | 8个触摸按键 4个指示灯 | 挂壁式安装 |
防爆型氧探头技术参数：
型 号 | 1231(Ex) | 1232L(Ex) | 1232R(Ex) |
应用于炉内或烟道内 | 烟气温度低于900℃ | 烟气温度高于700℃ | 烟气温度高于700℃-1400℃或有腐蚀性气体 |
应用温度范围 | 0~900℃ | 700℃~1100℃ | 700℃~1400℃ |
探头长度 | 250(mm)~2000(mm) | 250(mm)~1000(mm) | 457(mm)~1219(mm) |
安装方式 | 11/2”BSP | 3/4”,1”, 11/2”BSP | 3/4”,1”BSP |
外径 | ￠32(mm)非过滤器, ￠42(mm)带过滤器型 | ￠19(mm)高温合金钢外管 | ￠20(mm)钢玉外管 |
电器连接方式 | 防爆型连接 | 防爆型连接 | 防爆型连接 |
加热器 | 有 | 无 | 无 |
热电偶型号 | K和R型 | K和R型 | R型 |
响应时间 | ＜4秒 | ＜1秒 | ＜1秒 |
探头接线部位温度 | ＜130℃ | ＜130℃ | ＜130℃ |
参比空气 | 环境空气,仪表内气泵提供 | 环境空气,仪表内气泵提供 | 环境空气,仪表内气泵提供 |
参比气体的连接 | 3/4”气管(PVC) | 3/4” 气管(PVC) | 3/4” 气管(PVC) |
过滤器 | 不锈钢可移动型 | 一般不需要 | 一般不需要 |
校正气体的连接 | 1/8”NPT螺纹 | 1/8”NPT螺纹 | 1/8”NPT螺纹 |
重量 | 1.2Kg,0.33Kg/100(mm)长度 | 1.0Kg,0.33Kg/100(mm)长度 | 1.0Kg,0.33Kg/100(mm)长度 |
注意事项：
使用1231(Ex)加热型探头时,避免直接接触易燃易爆气体，仪器内装有安全操作装置。
在高硫及锌等高腐蚀区使用探头时和直接接触油气时，请先与我们联系，以避免探头损坏。
如果测试烟道温度时，需要外加测温装置。1231(Ex)传感探头内温度计仅提供探头的温度控制使用。
探头伸入烟道内长度（指从探头螺纹下至探头顶部长度）
连接探头法兰规格。（有特殊规格要求请联系说明）
如果预计探头接线盒（指电缆处）温度会超过130℃需要用加长套管，请联系说明。
标准探头长度：
| 1231（Exd） | 250(mm),350(mm), 500(mm), 750(mm), 1000(mm), 1500(mm), 2000(mm) |
1232L(Exd) | 250(mm),350(mm), 500(mm), 750(mm), 1000(mm) |
1232R(Exd) | 457(mm),609(mm),914(mm) |
